Вопросы – ответы

Конечно. По всем правилам, необходимо, чтобы Ваши специалисты прошли двухдневное обучение на базе нашей компании. После обучения они получают удостоверения и знания, что позволит избежать проблем с монтажом и с органами Ростехнадзора. Обучение – бесплатно. Размещение, питание прямо на нашей базе – в уютной гостинице.

Линия связи должна быть выполнена симметричной и изолированной от земли. При использовании многопарного кабеля не допускается запараллеливания свободных пар, чтобы не увеличивать ёмкость линии, к величине которой критично качество связи. Отрезки линий соединять, используя коробки распределительные ТУ3-334-86. Установите 1...3 согласующих резистора типа С2-33-1, распределив их равномерно по длине линии. Общее сопротивление параллельно установленных резисторов должно быть в пределах 300-350 Ом.В качестве линии связи можно использовать провод и кабель, имеющие погонные параметры не более: R<100 Oм/Км; C <47нФ/Км. Где R – погонное сопротивление одиночного провода, C - погонная емкость между проводами пары. Рекомендуется использовать в качестве линии связи провод марки П-274. Монтаж линии связи выполняется бригадой электромехаников по лифтам в следующей последовательности: Изучить проектно-сметную документацию; Определить прохождение линии связи; Разметить нахождение распределительных коробок линии связи в машинных помещениях на расстоянии не менее 1500 мм от пола машинного помещения и 500 мм от БЛ. Разметить проходящие отверстия для линии связи в стенах машинного помещения; Пробить отверстия; Установить распределительные коробки типа КРК (допускается совместно с розеткой питания БЛ на одном подрозетнике). Подключить к распределительным коробкам витую пару провода НВ-0,35 кв. мм с разъёмом ОНЦ-ВГ 5/16 (распайка по ИКЦ465213.010-10Э4); Между машинными помещениями линию связи вести по чердачному помещению (при невозможности - по крыше здания); Между зданиями линию связи вести согласно проектно-сметной документации; Прокладка кабеля от распределительной коробки машинного помещения до диспетчерского пункта: Разметить кабельную трассу по машинному помещению, шахте и диспетчерскому пункту; Разметить проходные отверстия для кабеля; Пробить (сверлить) отверстия; Проложить линию связи по размеченной трассе с креплением металлическими скобами;

Документы следующие: Удостоверения на конкретных лиц, прошедших обучение, на право осуществлять монтаж. Доверенность на право частичного технического освидетельствования от лица компании на имя Вашей компании. Группы формируются, согласовываем дату обучения, приезжают Ваши люди – обучаются. На практике же, обучение проходит по мере потребности заказчика, а по графику – первая неделя четного месяца.Обучение проходит в два-три дня.

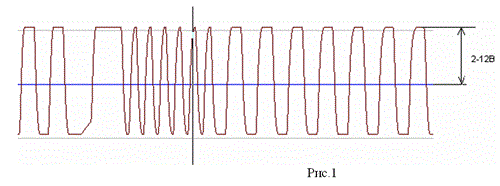

Амплитуда сигнала в линии может составлять от 2 до12В в зависимости от конфигурации линии и распределенных на ней нагрузок - лифтовых блоков и согласующих резисторов. Примерная форма сигнала показана на рис.1

XY-528XY (XY-528) Термопинцет XY-TWZ-60XY насадка к термопинцету XY-TWZ-50XY насадка к термопинцету 8PK-F150NB лампа 5-кратная бестеневая 1PK-101T пинцет ОСЦИЛЛОГРАФ универсальный «GW INSTEK» GOS-620FG Цифровой мультиметр

При нажатии на кнопку "Вызов" на БЛ включается прослушивание сигналов линии на несколько секунд - это говорит о том, что блок воспринял нажатие этой кнопки и передаст вызов центральному пульту (так называемое подтверждение вызова). Этопозволяет так же проверить целостность линии на слух.

Массовые отключения” по ситуациям “O5” и “О6” возможны по следующим причинам: Не отрегулированы или грязные контакты подключающие резисторы в шахте, контакты ДК, ДШ. При открывании дверей контакты должны замкнуться не позднее чем через 4…5 сек после подачи команды РОД. Загрязняться контакты могут из-за отсутствия пылезащитных заглушек. Напряжение цепей управления не соответствует своим параметрам. Напряжение ниже 80В. Напряжение выше 140В. Напряжение имеет провалы и пульсации ( не работает один из выпрямительных диодов cтанции). Неисправность концевого выключателя ДК (D16=0 при D15=1) – наблюдались в ряде случаев заедание штока выключателя ДК из-за попавшей в него пыли и грязи. Пресловутый человеческий фактор – нормальное явление подойти и пнуть по дверям шахты или попытаться раздвинуть створки ДШ и другие вандальные действия.

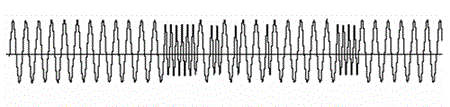

Применяемый в системе КДК-М сигнал для передачи информации по радиоканалу, представляет собой синусоидальную посылку с частотами 1200Гц и 2400Гц, т.е. способ передачи – частотная манипуляция. Пример осциллограммы показан на рис.2

Причиной является повышенное напряжени цепи управления U>120В. В станциях с напряжением цепей управления выше 120В рекомендуется подключать датчик Д8 (X4:15) через последовательно включенный резистор С2-33-2-510 Ом (2Вт) для ограничения тока.

Да, ремонтный ключ от БЛ-45 можно использовать для программирования МС СПУТНИК. Единтсвенное что, необходимо проверить наличие в нём перемычки между контактами 6 и 7, если нет, то надо её установить. Последняя версия прошивки не требует этот ключ.

Для этого подойдет модуль связи "Спутник" Internet. МС-Internet предназначен для осуществления цифровой и звуковой связи посредством Еthernet сетей c использованием протоколов TCP/IP v4. Информацию можете взять в разделе Документация.

В розничной продаже на рынке есть адаптер USB-COM.

Если он сам делает перезагрузку, то виноват сам компьютер, программа "КДК Диспетчер" не перезагружает компьютер. Попробуйте посмотреть в системный журнал Windows. Возможно проблема в питании компьютера.

Установлены на плате 2ЕDGR-8P - 1шт. 2ЕDGR-10P - 2шт. На соединительном кабеле 2ЕDGК-8P - 1шт. 2ЕDGК-10P - 2шт.

Ресурс Блока лифтового до первого среднего ремонта 5000 часов в течение срока службы 10 лет, в том числе срок хранения 6 месяцев в упаковке изготовителя в складских помещениях. Указанные ресурсы, сроки службы и хранения действительны при соблюдении потребителем требований действующей эксплуатационной документации.

Исключительно по предложениям заказчиков с целью контроля за проведением регламентных работ на лифте.

CONATV5С -для платы контроллера линии. CONATV5R - для платы контроллера радиоканала.

В разделе "Документация"

В меню "Настройка параметров системы" (Настройка/Линии) уберите галочку в строке "Использован КЛС (встроенный в ПК)". После этого перезагрузите программу. Или возможно неисправен СОМ порт.

В настоящее время выпускается ЦП КДК-мини и модули связи “Спутник” , которые поддерживают связь на одной линии связи ЛБ “Обь” и "КДК".

Гарантированная дальность в городских условиях - 1,5км при условии прямой видимости.

Да, возможно. Необходимо приобрести для этого модули связи “Спутник” Интернет и произвести настройку модуля и ADSL в соответствии с приложенной инструкцией. Пример настройки можно найти на сайте.

Код ошибки 66 означает невозможность программирования радиомодема встроенного в модуль связи.

Код ошибки 71 означает невозможность микросхемы памяти DD1 в модуле связи.

В версиях прошивок СПУТНИКА начиная с 8.0 для осуществления режима программирования необходимо нажать кнопку F2 в течении 1…2 секунд. Новое руководство можно найти в разделе “Документация”.

Программное обеспечение не указанное в номенклатуре прайс-листа поставляется бесплатно. Все обновления и новые релизы можно скачать в разделе "Документация/Программное обеспечение".

Вы совершенно правильно поняли. Это обеспечивает даже автономную работу блока как при пропадании линии связи, так и при пропадании напражения в общей домовой сети. Я всегда привожу пример такой: например на улице шторм, гроза, происходит обрыв линии связи и отключается от питания целый микрорайон… при этом все равно лифтовой блок будет фиксировать все состояния лифта и лифтовой шахты в течении 6 часов гарантированно (испытано), по крайней мере до прихода лифтеров точно. Модель аккумулятора: casil 1213 или delta 1213. Производство Китай. Срок эксплуатации аккумулятора – 5 лет. После этого его рекомендуется заменить.

Да. А для микропроцессорных станцияй УЛ существует Блок Лифтовой БЛ50, подключаемый по последовательному порту. Что значительно экономит время и деньги на монтаже. Хотя и БЛ45 можно легко подключить к станции УЛ.

Система “КДК-М” очень проста и понятна. Состоит всего из трех основных составляющих: Центральный Пульт, Модули Связи Спутник, Блок Лифтовой не беря в расчет провода и мелкие компоненты дополняющие это оборудование, такие как кабели подключения, грозозащиты и т.п. По номенклатуре прайс-листа Вы можете оценить цепочку основообразующего оборудования и дополнительного к нему.

Нет, в состав ЦП КДК+ не входит все вышеперечисленное. Мы оставляем право нашим заказчикам самим формировать оборудование на цвет и вкус, тем более, что это можно приобрести в любом компьютерном магазине. Мы конечно можем его приобрести для Вас, но вынуждены будем сделать при этом наценку.

Система сбора данных, контроля и управления «МСДК–1», находится в стадии завершения проекта разработки. Очень перспективная разработка. Мы изначально делаем систему работающей отдельно от программы контроля за работой лифтов. Тем не менее ее можно будет использовать на ЦП "КДК Плюс", но в виде отдельного приложения. Приостанавливать работу системы КДК-М не потребуется. Текущую инфорацию можно найти на сайте в каталоге продукции.
